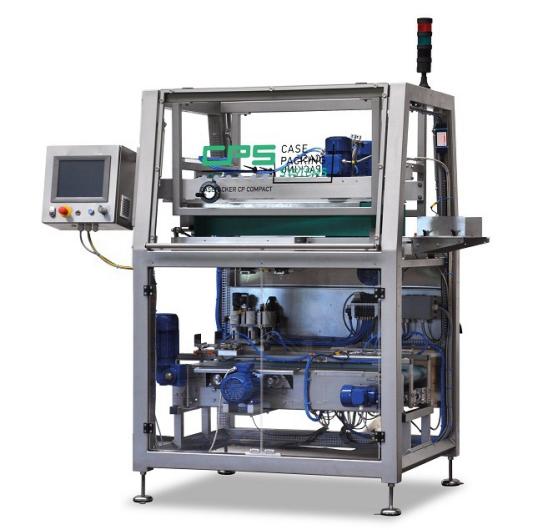

Für Süßwaren, Snack-Produkte sowie für frische Produkte wie Reibekäse und Kloßteig haben wir unseren Sammelpacker CP 301 entwickelt, um selbst kleine Beutel mit einer hohen Geschwindigkeit zu verpacken. Das Spektrum deckt kleine, mittlere und große Packeinheiten in flexiblen Beutel ab. Dieser Sammelpacker ist um Optionen erweiterbar, so dass auch Blockbeutel und Doypacks mit überlappendem „Kopf auf Kopf“ Muster abgelegt werden können.

Merkmale:

• Bis zu 180 Beutel / Min., einfache Handhabung der Produktanwahl
• Komplett menügesteuert, automatische Anpassung an die Produktspezifikationen
• Dreheinheit für Produktüberlappung bei Blockbeuteln und Doypacks
• Geringer Platzbedarf, gute Zugänglichkeit für Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten

The CP 301 system loads automatically bags into cases or crates. The bags are divided at the in-feed with a swivel conveyor and positioned on the retract conveyor. The retract conveyor placed the bags at the bomb doors. Overlap in length and width is possible to create a optimum products in the product carrier. The bomb doors are servo driven which means a quick and controlled movement. After opening of the bomb doors the products will be placed in the product carrier. Multiple layers can also be placed in the product carrier. The product carrier vibrates during loading (option), so that an optimum degree of filling will be reached. The product carrier can be turned for more packing patterns.

Technische Angaben

• Leistung 140 Beutel / Minute
• Gehäuse V2A / Aluminium
• Steuerung IPC, sämtliche Einstellungen im Menü gespeichert
• Bedienung mittels TFT Berührungs-Schirm in Farbe mit integriertem PC und Modem.
• Schirm eingebaut in V2A Gehäuse.

CPS Pick and Place Systeme dienen speziell zum Ablegen von Trays und Schalen. Auch flexible und semi flexible Beutel, unterschiedlichster Größen und Abmaße können hiermit in Kisten, Kartons oder Steigen abgelegt werden können.

Merkmale:

• Starrer und schwenkbarer Vakuumgreifer, auf Schnellwechsel-System basierend
• Produktfreundliche Verpackungsmethode, auch für Stretchfolien geeignet
• Solide und robuste Bauform, Leistungen bis 120 Produkte / Min.
• Geringer Platzbedarf, gute Zugänglichkeit für Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten.

CLP Sammelpacker. Eine schnelle, kontinuierliche Verpackungsmaschine für thermogeformte Trays, wie sie z.B. oft in der Frisch- und Fleischindustrie eingesetzt werden. Mit diesem System packt CPS Case Packing Systems nun auch die verschiedensten Trays und Schalen in Kunststoffgebinde, Kartontrays oder amerikanische Faltschachteln mit frei wählbaren Packschemas ein. Diese Lösung schließt die letzte Lücke in der automatisierten Logistikkette. Die, während einer längeren Testphase am Markt gemachten Applikationserfahrungen, wurden in die Entwicklung des CLP umgesetzt. Dadurch können die kundenspezifischen Bedingungen bezüglich Produktzu- und abfuhr wie auch Gebinde- bzw. Kartonzu-und abfuhr berücksichtigt werden. Auch hat der Sammelpacker eine kompakte Grösse und einfache Bedienung und alle denkbaren Packschemas sind möglich, um eine optimale Befüllung der Gebinde zu garantieren. Da dieser Konstruktion eine hohe Flexibilität, Wirtschaftlichkeit sowie Bedienerfreundlichkeit zu Grunde liegt, rechnet sich diese Verpackungsmaschine in kürzester Zeit. Dieser maßgeschneiderte Sammelpacker wird schnell die internen logistischen Abläufe der Verpackungsabteilung des Kunden verbessern.

Der modulare Aufbau erlaubt verschiedene Ausführungen und die ausgestellte Maschine, ist mit einem Rotationssystem ausgestattet. CPS Case Packing Systems hat mit diesem Sammelpacker einmal mehr einen Trumpf in der Hand als lösungsorientierter Maschinenlieferant für seine Kundschaft.

Merkmale:

• Starrer und schwenkbarer Vakuumgreifer, auf Schnellwechsel-System basierend
• Produktfreundliche Verpackungsmethode, auch für Stretchfolien geeignet
• Solide und robuste Bauform, Leistungen bis 120 Produkte / Min.
• Geringer Platzbedarf, gute Zugänglichkeit für Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten

Mischinendaten CLP Casepacker Abmessungen: Länge: 3150 - 2300 mm / Breite: 1470mm / Höhe: 2000mm Höhe Produkteinfuhr: 900 - 1200mm Höhe Karton - Kisten Ein- Ausfuhr: 450mm Elektrik: 3Phasen 400V + N + PE, 50Hz, 3.5kW, 16A Pneumatik: 660 Nl/min, 6bar Leergewicht: 1200kg Karton - Kistenabmaße: Länge: 300 - 600mm / Breite: 200 - 400mm / Höhe: 100 - 300mm Leistung: Bis zu 120 produkte/min; 20 Kartons-Kisten/min

Unser SL 105 wurde speziell für Anwendungen entwickelt, bei denen eine Vielzahl von unterschiedlichsten flexiblen Beuteln, in einen Karton / Displaykarton mit unterschiedlichen Packmustern endverpackt wird. Das System eignet sich für kleine und mittlere Beutel bis hin zum Großbeutel, gefüllt mit den unterschiedlichsten Produkten.

Dieses System ist in einer Single- und Twin-Ausführung erhältlich und kann somit kleine und hohe Produktgeschwindigkeiten abdecken.

Merkmale:

• Neu entwickelte, dreidimensionale Produktkomprimierung. Dies führt zu einer Kompakten Packdichte, welche durch händisches Verpacken nicht erreicht werden kann
• Gute Maschinenzugänglichkeit hinsichtlich Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten
• Erweiterbar um Optionen, um eine maßgeschneiderte Lösung abzubilden

Das Sideloader Sammelpacksystem verpackt automatisch Schlauchbeutel, Blockbodenbeutel, Flachbeutel und sogar kleine Faltschachteln vertikal in Displaykartons sowie amerikanische Faltkartons. Die Beutel werden flach liegend auf einem Zuführband in die Beutelsammel-Kassette geführt. Die Beutel können in mehreren Reihen nebeneinander in die Kassetten abgelegt werden. Im Falle eines mehrreihigen Ablegemusters wird die Zuführung schwenkend ausgeführt, damit ein Packmuster von mehreren Reihen entsteht. Die Beutel werden in der Kassette positioniert, die jeweils einen Schritt nach unten taktet. Nach Abgabe der im Programm gespeicherten Beutelzahl steht die Kassette in der unteren Position bereit zur Beutelübergabe in den Karton. Ein motorisch angetriebener Schieber befördert den Kassetteninhalt in den dahinter seitlich liegenden Karton. Die Beutel werden während des Kartonwechsels auf dem Zuführband akkumuliert. Im Falle einer Duplex-Ausführung des Sammelpacksystems wird nun die zweite Kassette mit Beuteln befüllt und der Abpackvorgang wiederholt sich. Ein programmgesteuertes Karton-Fördersystem übernimmt die Zufuhr von Leerkartons und den Abtransport der gefüllten Kartons.

Unser Schwerkraft Sammelpacker CP 201 ist speziell für tiefgefrorene Produkte konzipiert. Diese werden horizontal bei einer hohen Produkt-Geschwindigkeit in Kartons abgelegt, unter Berücksichtigung geringer Maschinengrundmaße. Typische Produkte für den CP201 sind gefrostete Pommes Frites, Kroketten, Gemüse, Hamburger, Chicken Nuggets und Fisch. Unser CP 201 ist in der Lage, mehr Kilogramm pro Kartonvolumen zu verpacken als vergleichbare Systeme.

Merkmale:

• Verpacken von mehr Produkten - kg / m³ - als vergleichbare Systeme
• komplette Produktüberwachung ab Übernahme Schlauchbeutelmaschine
• Volumenreduzierung und Produktegalisierung mittels Luftaustreiber und Rüttlern
• Menügesteuertes System, einfache Bedienung durch Touch-Screen
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten.

Das CP 201 Sammelpacksystem formiert und verpackt Beutel nach programmierbaren Mustern in Kartons. Durch 2 in Geschwindigkeit einstellbare parallele Bänder können die Beutel nach Wunsch um 90º gedreht werden, wonach sie auf ein Beutel-Sammelband gelangen. Auf diesem Frequenz gesteuerten Sammelband kann eine im Menü festzulegende Anzahl Beutel gruppiert werden (mit oder ohne partielle Überlappung). Diese gruppierte Beutelreihe wird anschliessend in den Sammelpacker geführt, der mit einem patentierten Beutel-Einführsystem und mit pneumatisch betätigten Falltüren eingerichtet ist . Das Beutel-Einführsystem besteht aus 2 vertikalen Bändern, die zum Herabsetzen des Beutelvolumens während der Übergabe zu den Falltüren in der Breite zu einander verstellbar sind . Ausser der seitlichen Einstellbarkeit können sich die beiden Bänder auch nach links oder rechts bewegen, so dass die Möglichkeit besteht, mehrere Beutelreihen positioniert in einer Lage in den Karton abzulegen. Das Sammelpacksystem ist zur raschen und problemlosen Einstellung der unterschiedlichen Beutel- und/oder Kartonmasse und Ablegemuster komplett programm-gesteuert. Die Systemteile sind in einem soliden und sauber ausgeführten Gehäuse mit höhenverstellbaren Füßen untergebracht.

• Länge 3300 mm
• Breite 1160 mm (2650 mm bei geöffneten Türen)
• Höhe 1950 mm (2320 mm bei geöffneten Hauben)
• Max. 4 Verpackungen in einer Reihe.
• Max. 99 Verpackungen in einem Karton.

Technische Angaben

• Leistung 140 Beutel / Minute
• Gehäuse V2A / Aluminium
• Steuerung IPC, sämtliche Einstellungen im Menü gespeichert
• Bedienung mittels TFT Berührungs-Schirm in Farbe mit integriertem PC und Modem.
• Schirm eingebaut in V2A Gehäuse.

Für Süßwaren, Snack-Produkte sowie für frische Produkte wie Reibekäse und Kloßteig haben wir unseren Sammelpacker CP 301 entwickelt, um selbst kleine Beutel mit einer hohen Geschwindigkeit zu verpacken. Das Spektrum deckt kleine, mittlere und große Packeinheiten in flexiblen Beutel ab. Dieser Sammelpacker ist um Optionen erweiterbar, so dass auch Blockbeutel und Doypacks mit überlappendem „Kopf auf Kopf“ Muster abgelegt werden können.

Merkmale:

• Bis zu 180 Beutel / Min., einfache Handhabung der Produktanwahl
• Komplett menügesteuert, automatische Anpassung an die Produktspezifikationen
• Dreheinheit für Produktüberlappung bei Blockbeuteln und Doypacks
• Geringer Platzbedarf, gute Zugänglichkeit für Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten

The CP 301 system loads automatically bags into cases or crates. The bags are divided at the in-feed with a swivel conveyor and positioned on the retract conveyor. The retract conveyor placed the bags at the bomb doors. Overlap in length and width is possible to create a optimum products in the product carrier. The bomb doors are servo driven which means a quick and controlled movement. After opening of the bomb doors the products will be placed in the product carrier. Multiple layers can also be placed in the product carrier. The product carrier vibrates during loading (option), so that an optimum degree of filling will be reached. The product carrier can be turned for more packing patterns.

Technische Angaben

• Leistung 140 Beutel / Minute
• Gehäuse V2A / Aluminium
• Steuerung IPC, sämtliche Einstellungen im Menü gespeichert
• Bedienung mittels TFT Berührungs-Schirm in Farbe mit integriertem PC und Modem.
• Schirm eingebaut in V2A Gehäuse.

CPS Pick and Place Systeme dienen speziell zum Ablegen von Trays und Schalen. Auch flexible und semi flexible Beutel, unterschiedlichster Größen und Abmaße können hiermit in Kisten, Kartons oder Steigen abgelegt werden können.

Merkmale:

• Starrer und schwenkbarer Vakuumgreifer, auf Schnellwechsel-System basierend
• Produktfreundliche Verpackungsmethode, auch für Stretchfolien geeignet
• Solide und robuste Bauform, Leistungen bis 120 Produkte / Min.
• Geringer Platzbedarf, gute Zugänglichkeit für Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten.

CLP Sammelpacker. Eine schnelle, kontinuierliche Verpackungsmaschine für thermogeformte Trays, wie sie z.B. oft in der Frisch- und Fleischindustrie eingesetzt werden. Mit diesem System packt CPS Case Packing Systems nun auch die verschiedensten Trays und Schalen in Kunststoffgebinde, Kartontrays oder amerikanische Faltschachteln mit frei wählbaren Packschemas ein. Diese Lösung schließt die letzte Lücke in der automatisierten Logistikkette. Die, während einer längeren Testphase am Markt gemachten Applikationserfahrungen, wurden in die Entwicklung des CLP umgesetzt. Dadurch können die kundenspezifischen Bedingungen bezüglich Produktzu- und abfuhr wie auch Gebinde- bzw. Kartonzu-und abfuhr berücksichtigt werden. Auch hat der Sammelpacker eine kompakte Grösse und einfache Bedienung und alle denkbaren Packschemas sind möglich, um eine optimale Befüllung der Gebinde zu garantieren. Da dieser Konstruktion eine hohe Flexibilität, Wirtschaftlichkeit sowie Bedienerfreundlichkeit zu Grunde liegt, rechnet sich diese Verpackungsmaschine in kürzester Zeit. Dieser maßgeschneiderte Sammelpacker wird schnell die internen logistischen Abläufe der Verpackungsabteilung des Kunden verbessern.

Der modulare Aufbau erlaubt verschiedene Ausführungen und die ausgestellte Maschine, ist mit einem Rotationssystem ausgestattet. CPS Case Packing Systems hat mit diesem Sammelpacker einmal mehr einen Trumpf in der Hand als lösungsorientierter Maschinenlieferant für seine Kundschaft.

Merkmale:

• Starrer und schwenkbarer Vakuumgreifer, auf Schnellwechsel-System basierend
• Produktfreundliche Verpackungsmethode, auch für Stretchfolien geeignet
• Solide und robuste Bauform, Leistungen bis 120 Produkte / Min.
• Geringer Platzbedarf, gute Zugänglichkeit für Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten

Mischinendaten CLP Casepacker Abmessungen: Länge: 3150 - 2300 mm / Breite: 1470mm / Höhe: 2000mm Höhe Produkteinfuhr: 900 - 1200mm Höhe Karton - Kisten Ein- Ausfuhr: 450mm Elektrik: 3Phasen 400V + N + PE, 50Hz, 3.5kW, 16A Pneumatik: 660 Nl/min, 6bar Leergewicht: 1200kg Karton - Kistenabmaße: Länge: 300 - 600mm / Breite: 200 - 400mm / Höhe: 100 - 300mm Leistung: Bis zu 120 produkte/min; 20 Kartons-Kisten/min

Unser SL 105 wurde speziell für Anwendungen entwickelt, bei denen eine Vielzahl von unterschiedlichsten flexiblen Beuteln, in einen Karton / Displaykarton mit unterschiedlichen Packmustern endverpackt wird. Das System eignet sich für kleine und mittlere Beutel bis hin zum Großbeutel, gefüllt mit den unterschiedlichsten Produkten.

Dieses System ist in einer Single- und Twin-Ausführung erhältlich und kann somit kleine und hohe Produktgeschwindigkeiten abdecken.

Merkmale:

• Neu entwickelte, dreidimensionale Produktkomprimierung. Dies führt zu einer Kompakten Packdichte, welche durch händisches Verpacken nicht erreicht werden kann
• Gute Maschinenzugänglichkeit hinsichtlich Wartungsarbeiten
• Hochwertige Edelstahlausführung, unter Verwendung von Alu-Komponenten
• Erweiterbar um Optionen, um eine maßgeschneiderte Lösung abzubilden

Das Sideloader Sammelpacksystem verpackt automatisch Schlauchbeutel, Blockbodenbeutel, Flachbeutel und sogar kleine Faltschachteln vertikal in Displaykartons sowie amerikanische Faltkartons. Die Beutel werden flach liegend auf einem Zuführband in die Beutelsammel-Kassette geführt. Die Beutel können in mehreren Reihen nebeneinander in die Kassetten abgelegt werden. Im Falle eines mehrreihigen Ablegemusters wird die Zuführung schwenkend ausgeführt, damit ein Packmuster von mehreren Reihen entsteht. Die Beutel werden in der Kassette positioniert, die jeweils einen Schritt nach unten taktet. Nach Abgabe der im Programm gespeicherten Beutelzahl steht die Kassette in der unteren Position bereit zur Beutelübergabe in den Karton. Ein motorisch angetriebener Schieber befördert den Kassetteninhalt in den dahinter seitlich liegenden Karton. Die Beutel werden während des Kartonwechsels auf dem Zuführband akkumuliert. Im Falle einer Duplex-Ausführung des Sammelpacksystems wird nun die zweite Kassette mit Beuteln befüllt und der Abpackvorgang wiederholt sich. Ein programmgesteuertes Karton-Fördersystem übernimmt die Zufuhr von Leerkartons und den Abtransport der gefüllten Kartons.
